उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
TONGDA
प्रमाणन:
CE,ISO
मॉडल संख्या:
XP-300
दस्तावेज़:

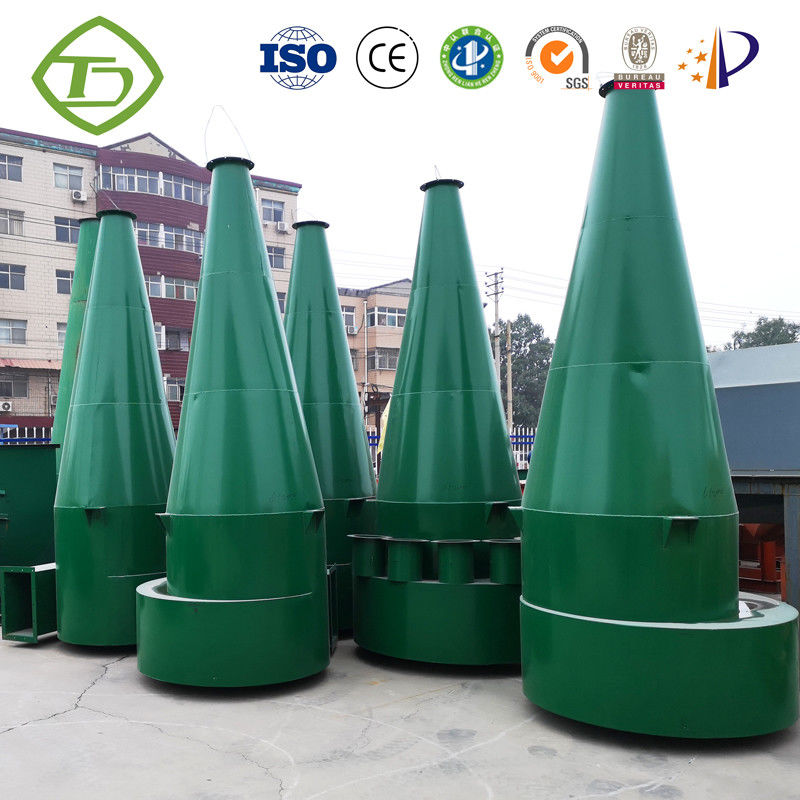

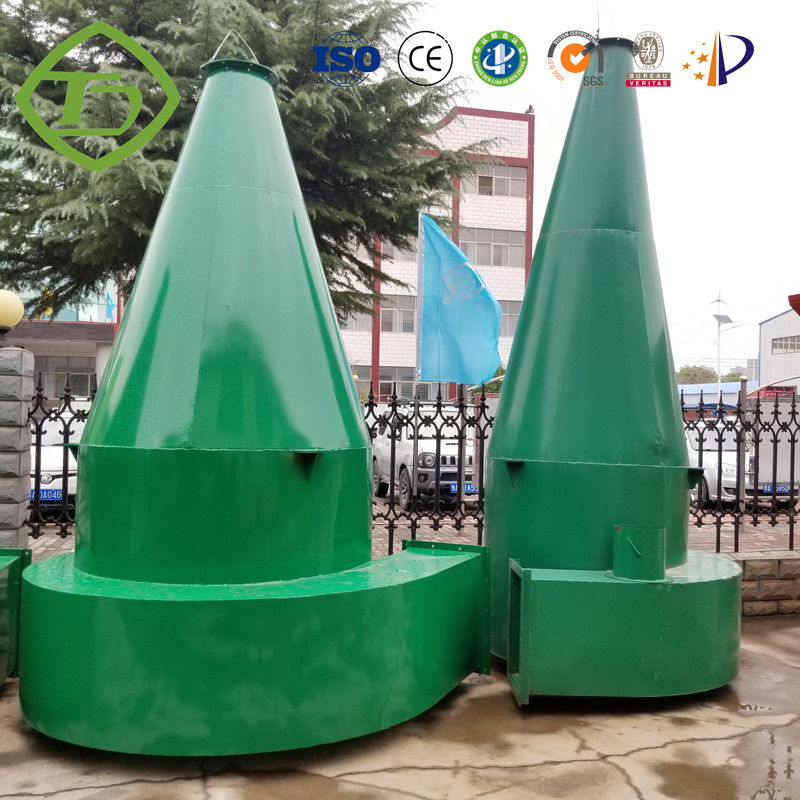

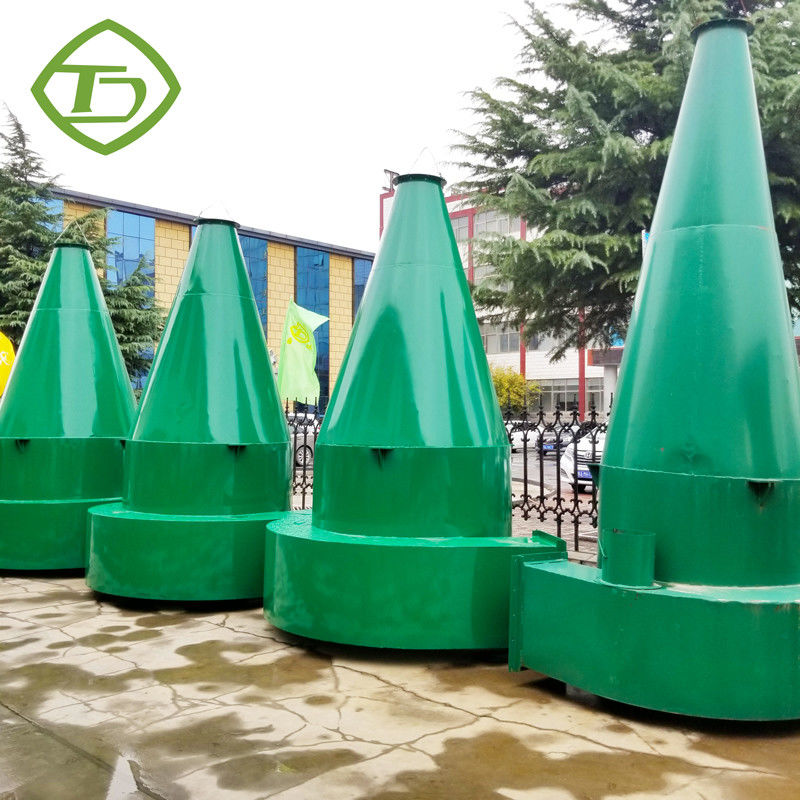

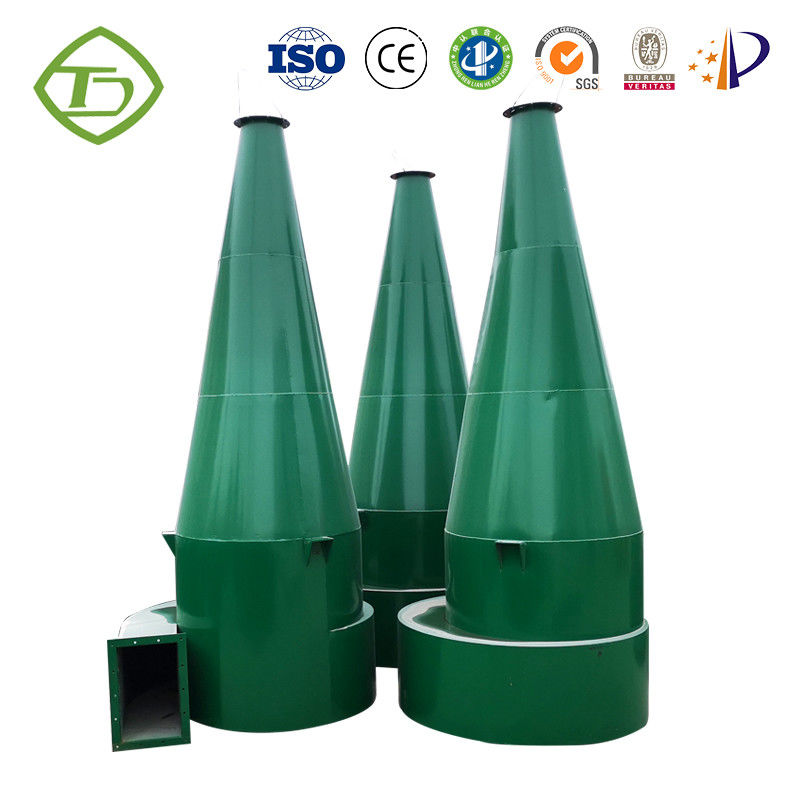

अनुकूलित चक्रवात धूल कलेक्टर हटाने स्वचालित पर्यावरण के अनुकूल चक्रवात
चक्रवात विभाजक भी धूल कलेक्टर है, जो घूर्णन वायु प्रवाह की जड़त्वीय केन्द्रापसारक बल द्वारा धूल को अलग करता है।यह आंदोलन धूल द्वारा उत्पन्न केन्द्रापसारक बल को गुरुत्वाकर्षण से कई गुना बड़ा बनाता है, इसलिए धूल संग्रह दक्षता सेटलिंग कक्ष की तुलना में बहुत अधिक है।20-30 माइक्रोन से ऊपर धूल के कणों को अलग करते समय शुद्धिकरण दक्षता 98% तक पहुंच सकती है।इसके अलावा, इसकी संरचना सरल, कॉम्पैक्ट, निर्माण में आसान, कम लागत, छोटे पदचिह्न, सुविधाजनक प्रबंधन और रखरखाव है, इसलिए यह कारखानों में व्यापक रूप से उपयोग किया जाता है।
साइक्लोन डस्ट कलेक्टर एक इनर ट्यूब, एक आउटर ट्यूब, एक कोन और एक एयर इनलेट से बना होता है।धूल से लदी हवा बाहरी सिलेंडर के ऊपरी भाग पर हवा के इनलेट के माध्यम से स्पर्शरेखा दिशा के साथ आंतरिक और बाहरी सिलेंडरों के बीच प्रवेश करती है, और सर्पिल रूप से शंकु के ऊपर से नीचे की ओर चलती है।केन्द्रापसारक बल की कार्रवाई के तहत एयरफ्लो में धूल को सिलेंडर की दीवार पर फेंक दिया जाता है, और गुरुत्वाकर्षण और नीचे की ओर वायु प्रवाह के कारण शंकु के नीचे गिर जाता है, और फिर राख निर्वहन बंदरगाह से छुट्टी दे दी जाती है।नीचे की ओर हवा का प्रवाह शंकु के तल तक पहुंचने के बाद, यह धूल कलेक्टर की धुरी के साथ ऊपर की ओर मुड़ता है, एक घूर्णन और बढ़ते आंतरिक भंवर का निर्माण करता है, और धूल कलेक्टर के वायु आउटलेट से छुट्टी दे दी जाती है।
| नमूना |
हवा की मात्रा (घन मीटर/एच) |
उपकरण प्रतिरोध (पा) |
इनलेट फ्लो स्पीड (एमएस) |
संपूर्ण आकार (ब्लॉक व्यास*ऊंचाई) |
वज़न (किलोग्राम) |
| XP-200 | 370-590 | 800-2160 | 14-22 | Φ200*940 | 37 |
| XP-300 | 840-1320 | 800-2160 | 14-22 | Φ300*1360 | 54 |
| XP-400 | 1500-2340 | 800-2160 | 14-22 | Φ400*1780 | 85 |
| XP-500 | 2340-3660 | 800-2160 | 14-22 | Φ500*2200 | 132 |
| XP-600 | 3370-5290 | 800-2160 | 14-22 | Φ600*2620 | 183 |
| XP-700 | 4600-7200 | 800-2160 | 14-22 | Φ700*3030 | 252 |
| XP-800 | 5950-9350 | 800-2160 | 14-22 | Φ800*3450 | 325 |
| XP-900 | 7650-11890 | 800-2160 | 14-22 | Φ900*3870 | 400 |
| XP-1000 | 9340-14630 | 800-2160 | 14-22 | Φ1000*4280 | 500 |
काम के सिद्धांत:
चक्रवात एक सेवन पाइप, एक निकास पाइप, एक सिलेंडर, एक शंकु और एक राख बाल्टी से बना होता है।चक्रवात धूल संग्राहक निर्माण में सरल होते हैं, निर्माण में आसान होते हैं, स्थापित और बनाए रखते हैं, और कम उपकरण निवेश और परिचालन लागत होती है।इनका व्यापक रूप से गैस धाराओं से ठोस और तरल कणों को अलग करने या तरल पदार्थों से ठोस कणों को अलग करने के लिए उपयोग किया जाता है।सामान्य परिचालन स्थितियों के तहत, कणों पर काम करने वाला केन्द्रापसारक बल गुरुत्वाकर्षण के 5 से 2500 गुना होता है, इसलिए चक्रवात की दक्षता गुरुत्वाकर्षण अवसादन कक्ष की तुलना में काफी अधिक होती है।इस सिद्धांत के आधार पर, 90% से अधिक की धूल हटाने की दक्षता के साथ एक चक्रवाती धूल हटाने वाला उपकरण सफलतापूर्वक विकसित किया गया था।यांत्रिक धूल संग्राहकों में, चक्रवात धूल संग्राहक सबसे कुशल होते हैं।यह गैर-चिपचिपा और गैर-रेशेदार धूल को हटाने के लिए उपयुक्त है, जिसका उपयोग ज्यादातर 5μm से ऊपर के कणों को हटाने के लिए किया जाता है।समानांतर मल्टी-ट्यूब साइक्लोन डिवाइस में 3μm कणों के लिए 80-85% की धूल हटाने की दक्षता भी होती है।उच्च तापमान, घर्षण और संक्षारण प्रतिरोधी विशेष धातु या सिरेमिक सामग्री से निर्मित चक्रवात धूल कलेक्टरों को 1000 डिग्री सेल्सियस तक तापमान और 500 * 105 Pa तक के दबाव पर संचालित किया जा सकता है। प्रौद्योगिकी और अर्थव्यवस्था के पहलुओं से, चक्रवात की नियंत्रण सीमा धूल कलेक्टर दबाव हानि आम तौर पर 500-2000Pa है।इसलिए, यह एक मध्यम दक्षता वाला धूल कलेक्टर है और इसका उपयोग उच्च तापमान वाली ग्रिप गैस को शुद्ध करने के लिए किया जा सकता है।यह एक व्यापक रूप से इस्तेमाल किया जाने वाला धूल कलेक्टर है और व्यापक रूप से बॉयलर ग्रिप गैस धूल हटाने, बहु-चरण धूल हटाने और पूर्व-धूल हटाने में उपयोग किया जाता है।इसका मुख्य नुकसान ठीक धूल कणों (<5μm) की कम हटाने की क्षमता है।
सामान्य प्रश्न:
1. क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
हम 40 से अधिक वर्षों के इतिहास के साथ एक निर्माता हैं और डिजाइन, निर्माण, स्थापना, डिबगिंग और तकनीकी प्रशिक्षण के लिए वन-स्टॉप सेवा का एहसास किया है।
2. डिलीवरी का समय कितना समय है?
मानक मशीनों या घटकों के लिए, यह 5-10 दिन होगा;ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार गैर-मानक मशीनों और अनुकूलित मशीनों के लिए, यह नियुक्ति का समय होगा।
3. क्या आप मशीनों के लिए शिपमेंट की व्यवस्था करते हैं?
हाँ, हम ऐसा करेंगे।एफओबी या सीआईएफ मूल्य के लिए, हम आपके लिए शिपमेंट की व्यवस्था करेंगे।EXW मूल्य के लिए, हम शिपमेंट की व्यवस्था करने में आपकी सहायता करेंगे।
4. आपके उत्पाद की बिक्री के बाद सेवा कैसी है?
आम तौर पर हम वीडियो और लिखित तकनीकी सहायता प्रदान करते हैं।यदि आवश्यक हो, तो हमारे इंजीनियर ऑन-साइट सेवा भी प्रदान कर सकते हैं।हमारे उत्पाद सामान को वितरित करने के लिए सबसे उपयुक्त तरीका चुनने के लिए ग्राहक की वास्तविक जरूरतों के अनुसार चुना जा सकता है।
5. आपके पास किस प्रकार का प्रमाणपत्र है?
आईएसओ 9001: 2015 एसजीएस और हम ग्राहकों की विस्तृत आवश्यकताओं के अनुसार अन्य प्रमाण पत्र बना सकते हैं।
6. लोड करने से पहले गुणवत्ता और संचालन की गारंटी कैसे दें?
हमारे पास अपना गुणवत्ता नियंत्रण विभाग है और कच्चे माल से तैयार उत्पादों तक अग्रिम गुणवत्ता नियंत्रण प्रणाली है।डिलीवरी से पहले सभी मशीनों और उत्पादन लाइनों की 100% जाँच और परीक्षण किया जाएगा।
